SEMUA BB5 MCU PPM CNT FILE

MODEL VERSION



2220s rm-590 9.55 download
2700c RM-561 9.80 download
2730c rm-578 9.41 download
3109c rm-274 7.21 download
3100C RM-274 7.21 download
3120C RM-365 9.41 download
3120C RM-356 10.00 download
3250 RM-38 4.60 download
3500C RM-272 7.21 download
3600S RM-252 7.23 download
3610F RM-429 3.80 download
3720C RM-518 9.10 download
5130 RM-495 7.91 download
5200 RM-174 7.20 download
5220 RM-411 7.23 download
5230 RM-588 11.0.079 download
5300 RM-146 7.20 download
5310 RM-303 10.10 download
5320 RM-409 5.16 download
5500 RM- 86 20.0.080 download
5610 RM-242 10.00 download
5630 RM-431 12.020 download
5700 RM-230 5.51 download
5800 RM-356 31.0.101 download
6085 RM-198 6.00 download
6086 RM-188 6.00 download
6110N RM-122 6.01 download
6120C RM-243 7.02 download
6121C RM-308 5.11 download
6124C RM-422 5.22 download
6125 RM-178 5.43 download
6131 RM-115 6.60 download
6136 RM-199 5.21 download
6151 RM-200 4.10 download
6210N RM-367 5.16 download
6212C RM-396 6.20 download
6220C RM-328 5.15 download
6233 RM-145 5.60 download
6260S RM-368 7.20 download
6267 RM-210 5.20 download
6270 RM-56 3.90 download
6300 RM-217 7.21 download
6290 RM-176 4.21 download
6300i RM-337 5.60 download
6301 RM-322 9.40 download
6303c RM-443 10.10 download
6500C RM-265 9.48 download
6500s RM-240 10.00 download
6555 RM-271 3.46 download
6600f RM-325 6.20 download
6600i RM-570 36.60 download
6600s RM-414 6.55 download
6650f RM-400 4.18 download
6630 RM- 1 6.03.40 download
6680 RM-36 5.05.04.40 download
6681 RM-57 7.11.00 download
6700c RM-470 10.50 download
6710s RM-491 22.013 download
6720c RM-424 13.009 download
6730c RM-566 23.010 download
6730c RM-547 23.010 download
6760s RM-673 3.38 download
7020 RM-497 4.91 download
7210s RM-436 7.23 download
7310c RM-379 9.40 download
7370 RM-70 4.13 download
7390 RM-140 4.51 download
7500 RM-249 5.20 download
7510s RM-398 6.65 download
7610s RM-354 7.23 download
7900 RM-264 6.61 download
8600 RM-164 4.04 download
8800 RM-233 10.00 download

SISTEM CHARGING PADA PONSEL CHINA

SISTEM CHARGING PADA PONSEL CHINA

Ponsel-ponsel keluaran negeri china ini kebanyakan menggunakan prinsip murah meriah,dgn ukuran PCB nya yg besar tetapi komponen-komponen didalamnya tidak begitu banyak bila dibandingkan dgn ponsel-ponsel lainnya.Begitu pula dengan sistem chargingnya yg terbilang cukup sederhana karena hanya menggunakan sebuah transistor MOSFET with SCHOTTKY DIODE sebagai interfacenya.

MOSFET = Metal Oxyde Semiconductor Field Effect Transistor.Dan nama Schottky diambil dari seorang fisikiawan berkebangsaan jerman yaitu Walter H Schottky yang menemukan diode dgn low drop tegangan maju yang sangat kecil ,kemudian diberi nama sesuai dgn namanya yaitu "SCHOTTKY DIODE".

Ada beberapa tipe dari transistor  MOSFET yg digunakan pada charging system ponsel china diantaranya seperti :

VISHAY tipe Si 5853DC

VISHAY tipe Si 4883DY , dan

ON SEMICONDUCTOR tipe nthd 3101F

Serta ada beberapa jenis dan keluaran dari vendor lain,tapi pada prinsipnya semua jenis transistor mosfet diatas adalah sama dan banyak digunakan pada ponsel-ponsel china yg beredar saat ini.

Kerusakan yang terjadi pada mosfet tansistor ini akan menyebabkan gagalnya proses pengisian ulang baterai ponsel yg ditunjukkan dengan pesan aneh yang tampil di layar ponsel pada saat ponsel itu di charge, diantaranya seperti "AWAS PENGISIAN JELEK " atau "AWAS TEGANGAN PENGISIAN BERLEBIH" ,atau malah tidak ada respon sama sekali saat charger dihubungkan, dan mungkin pada saat charger dihubungkan ke ponsel indikator pengisian baterai pada display bergerak seolah-olah mengisi baterai akan tetapi baterai tidak terisi dengan baik atau bahkan sama sekali tidak terisi.

gbr 1. skema charging MT6225

PERHATIKAN GBR SKEMA CHARGING MT6225 DIATAS,

Kita lihat pada gambar tegangan dari charger (VCHG) akan masuk ke MOSFET TRANSISTOR (U403) melewati sebuah Fuse/sekering (F400) dan VCHG ini juga akan diterima langsung oleh PMIC (U401) di kaki E1 yaitu AC (Analog Charger) dan juga diterima CPU MT6225 di kaki C5 melalui jalur ADC_3 (Analog/Digital Converter) sebagai pertanda bahwa VCHG aktif setelah tegangannya dikurangi oleh sebuah resistor sebesar 100kohm (R424).

gbr 2. charging IC 8 pin ponsel china

Transistor mosfet U403 ini akan menerima tegangan VCHG di kaki S (Source) pin 3, sementara kaki A (Anoda) pin 1 dan pin 2 dalam kondisi standby menunggu Enable/perintah dari kaki G (Gatedrive) pada pin 4,enable ini datang dari PMIC U401 dari pin E2 GDRVAC (Gate Drive Voltage Analog Charger).

Setelah PMIC ini memberikan tegangan sebesar 2.4volt ke kaki G (gate) pin 4 pada mosfet, maka kaki Anoda pin 1 dan pin 2 akan menerima tegangan itu sebagai sebuah perintah untuk mulai bekerja yaitu mengeluarkan tegangan charging sebesar 3 s/d 4 volt di kaki D (Drain) di pin 5 dan pin 6.

Selanjutnya tegangan charging ini akan diberikan kekaki Anoda pin1 dan pin2 untuk disearahkan oleh sebuah schottky diode yang ada didalam mosfet sebelum dikeluarkan oleh kaki K (Katoda) di pin 7 dan pin 8.

Pada saat tegangan charging ini keluar dari mosfet di kaki Anoda pin7 dan pin8, tegangan tsb akan diterima pula oleh PMIC di kaki ISENSE pin F2 sebagai sensor charging voltage.

kemudian,sebelum menuju konektor baterai tegangan ini terlebih dahulu melewati sebuah resistor R413 bernilai hambatan kecil ke kaki BAT_ON di pin B10 pada PMIC, dan berkomunikasi dengan CPU MT6225 din pin C6, lewat jalur ADC_2 dengan perantaran sebuah resistor R416 yg mempunyai nilai hambatan sebesar 100k ohm.

Apabila tegangan BAT_ON mencapai level high yaitu sekitar 2.5volt, maka proses charging akan berhenti secara otomatis karena baterai ponsel dianggap sudah penuh.

Kira-kira seperti itulah jalannya proses charging pada ponsel china,jadi apabila kita menemukan kasus-kasus seperti :

-Pengisian jelek

-Tegangan pengisian berlebih

-Indikator charging pada display berjalan tetapi baterai tidak terisi (fake charging)

-Tidak ada respon saat charger dimasukkan

-Pengisian berjalan sebentar lalu pengisian selesai padahal batre belum penuh

Mudah-mudahan semua permasalahan seperti di atas bisa kita deteksi penyebabnya jika kita bisa memahami cara kerja dan proses charging ponsel china ini.

Bagaimana kita mendeteksinya?, pengukuran tegangan untuk permasalahan charging ini bisa kita lakukan pada:

- VCHG SEBESAR 5V (usahakan travo charger dipilih yg mempunyai VDC OUT max 5.5V)

sebelum memasuki daerah control charger terlebih dahulu melewati sebuah fuse,cek kerusakan pada fuse ini jika tidak ada tegangan VCHG setelah diyakinkan bahwa tegangan ini ada di bagian sebelumnya yaitu di konektor charger ataupun konektor usb.

-TEGANGAN ENABLE DARI PMIC ( jalur GDRVAC )

tegangan enable ini akan masuk ke mosfet transistor pada pin 4 sebesar 2.4V

-TEGANGAN OUT DARI MOSFET

tegangan ini hasil olahan mosfet transistor di pin7 dan pin8 sebesar 3-4volt, dan melewati resistor sebelum menuju ke konektor baterai. Cek resistor ini juga bila tidak ada tegangan sebesar 3-4volt di konektor baterai.

-TEGANGAN BAT_ON

tegangan ini harus di bawah 2.5v agar proses pengisian terus berjalan,normalnya tegangan ini adalah 2.4 s/d 2.5v. Tidak ada atau kurangnya tegangan bisa juga disebabkan dari bocornya kapasitor atau rusaknya resistor di jalur-jalur ini,maka periksa juga komponen-komponen yag ada di jalurnya.

Cara mengukur tegangan di atas lebih baik gunakan power supply station sbg tegangan VCHG nya, setting output power supply di 5volt,gunakan probe merah dari power supply sebagai VCHG positif dan probe hitam sebagai negative.

Tulisan ini dirangkum dan dikumpulkan dari berbagai sumber.
Klik Thanks bila artikel ini bermanfaat untuk anda.

TUTORIAL FLASHING HP CHINA CROSS VIA FLASTOOL

TUTORIAL READ FIRMWARE By FlashTool

Software PC Untuk Modding NOKIA S40 Series

1. Nokia Connectivity Cable Driver (via 4shared)
Ini merupakan software terpenting yg berguna untuk menghubungkan hp ke komputer sehingga bisa dikenali oleh komputer dan Software Flasher. Sebelum menghubungkan hp ke PC dianjurkan untuk menginstal Nokia Connectivity & Cable driver.

2. Nokia Flashing Cable Driver (via 4shared)
Berguna agar Program Flasher dapat membaca dan mengenali hp yang dihubungkan ke PC, sehingga kita dapat melakukan Flashing.

3. PPMod
Nah, inilah software utama. Gunanya untuk memodif/edit file .ppm atau Firmware hp kita. Mulai dari font, icon, bahasa, nada dsb.
Dijamin yang ini gak error/mental saat dipakai untuk membuka file .ppm.

4. BEST (BB5 Easy Software Tool)
Dari beberapa software flasher menurut saya inilah yang paling simpel dan mudah digunakan. Berguna untuk memasukkan file Firmware/.ppm/CFW dan untuk upgrade Firmware.
Selain itu BEST juga dapat digunakan untuk melihat kode keamanan hp.

5. JAF & PKey (Just Another Flasher)
(via Mediafire)
(via 4shared)
Fungsinya sama yaitu sebagai software flasher

6. - Phoenix 2010 (98 MB), Agak susah dijalankan dengan ket. Need Dongle.
- Phoenix 2009 Download disini atau disini.
Software yang tergolong Flasher juga tapi lebih diutamakan untuk S40v6 keatas. Selain itu bisa juga untuk Hack Java Permission.

7. - Oxycube 1.41 Full.zip
- MobiMB (Russian version Full)
Kedua software ini fungsinya sama yaitu untuk mengexplore folder C:/ yang tersembunyi atau folder system yang tidak terbaca di Windows Explorer.

8. NIF Manager
Fungsinya untuk melihat ataupun membuat file .nif (File icon ori).

9. FontLab Studio
Berfungsi untuk mengedit font, memperkecil ukuran dan menambah symbol atau karakter.

10. Nokia Screen Dumper (NSD)
Untuk mengambil screenshot di Nokia Java. Membutuhkan koneksi ke PC.

11. JAD Creator
Digunakan untuk membuat file .Jad dari file .Jar yang sangat berguna saat ingin menambah shortcut/menampilkan aplikasi di menu utama.

12. Be Happy
Software untuk meng-signed aplikasi Java

13. Navifirm
Mencari dan mendownload file Firmware.

Thanks to : Grup Nokia S40 Modding & Flashing

TRIK Menghindari dan Mengatasi laptop sering mati Sendiri

Laptop mati mempunyai berbagai sebab yaitu dikarenakan over-resources di memorynya. coba dicek & diperhatiin heat temperatur laptopnya dan jangan sampai overheat.Atau mungkin power management nya hidup atau diset, kalau idle sekian menit,maka laptop layarnya akan menjadi gelap.Penyebab lain bisa jadi laptop sering dipakai di atas tempat tidur, sehingga tidak mendapat pendinginan yang cukup.

Jika ini sering terjadi dan anda merasa tidak ada masalah dengan Operating Systemnya.bisa jadi disebabkan sirkulasi udara pembuangan prosesor tidak sempurna. berikut langkah mengatasinya;

1. perhatikan fan apakah berfungsi atau tidak,jika tidak berputar ganti dengan fan yang baru. catatan fan berkerja sesuai setting bios laptop anda.

2. jika fannya masih ok,buka laptop anda, bersihkan headsink prosesor dari debu dengan mengunakan kuas.

3. pastikan ventilasi headsink tidak ada yang tersumbat debu saat membersihkan.

4. bersihkan mainboard yang terlihat kotor atau berdebu. saat membersihkan mainboard,harap hati-hati, jangan terlalu kuat saat membersihkan, hal tersebut bisa merusak komponen atau soldier nya akan terlepas.

5. berikan paste atau silicon pendingin headsink jika paste yang ada sudah kelihatan mengering atau kurang.

6. tutup kembali laptop anda dengan rapi.

7. coba hidupkan dan lihat hasilnya

8. jika tidak berhasil bawa ke teknisi laptop.

9. ini berlaku untuk laptop second bagi yang masih baru dan masih garansi harap dibawa saja kedealer terdekat.

Cara Memilih PowerBank : Menguak Kebohongan Besar Dibalik Sebuah PowerBank!

Malam ini saya baca sebuah thread di Kaskus, isinya menarik dan mudah-mudahan menjadi panduan buat kita agar tidak mudah di bodohin oleh produsen Power Bank.

Original Post: http://www.x1gadgetnews.com
Thread kaskus: http://kask.us/g9CHJ

Di kehidupan zaman sekarang yang serba cepat dan serba mobile, tentunya smartphone menjadi perangkat wajib bagi anda. Apalagi sekarang smartphone telah berubah menjadi perangkat serba bisa, mulai dari kamera sampai alat untuk transaksi. Salah satu kelemahan smartphone dari dulu adalah baterai yang cepat habis, apalagi bila smartphone tersebut memang haus daya dan disuplai oleh kapasitas baterai yang kecil seperti Samsung Galaxy S III yang hanya disuplai oleh baterai dengan daya 2.100 mAh. Solusinya tentu bisa dengan membeli baterai dengan kapasitas lebih besar, seperti yang biasa disediakan oleh beberapa toko online. Tapi ada kekurangan dari solusi ini, yaitu dengan membengkak nya ukuran ponsel anda, dimana biasanya dengan membeli baterai dengan kapasitas super, anda harus mengganti back cover ponsel anda dengan back cover lebih besar yang sudah disediakan vendor baterai tersebut.

Solusi lain adalah menggunakan PowerBank, alat pengisi daya yang tengah menanjak popularitasnya ini, memang sekarang banyak diburu orang. Alat ini bekerja seperti pengisi daya biasa, tapi bedanya ada di portabilitasnya yang bisa anda bawa kemana saja. Ya, alat ini berukuran kecil dan mempunyai konektor bermacam macam seperti micro USB. Hanya dengan menyambungkan PowerBank dengan ponsel anda dengan konektor tersebut, otomatis baterai ponsel akan terisi secara perlahan. Nah, PowerBank sendiri terdiri dari berbagai daya. Mungkin anda bingung apa maksud dari angka 2000, 5000, 12000 yang tertera di PowerBank.Akan kami jelaskan di point berikut.

• Angka di PowerBank

Maksud dari angka 2.000, 5.000, ataupun 12.000 yang tertera di sebuah PowerBank adalah indikator dari kapasitas total sel baterai yang ditanamkan didalam PowerBank tersebut. Logikanya, semakin besar angka yang tertera, maka makin besar kapasitas yang tersedia dan semakin besar tenaga yang disimpan dan siap disalurkan PowerBank tersebut ke perangkat anda. Apa dengan begitu PowerBank dengan kapasitas 12.000 dapat mengisi ulang ponsel dengan kapasitas 2.000 mAh sebanyak 6 kali?

Tidak, mungkin secara matematis kita bisa menghitung seperti itu dimana 12.000 bila dibagi dengan 2.000 akan menghasilkan angka 6 yang berarti bisa di isi ulang sampai 6 kali. Namun, dalam prakteknya tidak seperti demikian karena adanya konversi tenaga dan tenaga yang hilang saat proses isi ulang dilakukan.

Biasanya PowerBank memiliki tegangan 3.7 volt dan untuk mengisi ulang baterai membutuhkan tenaga 5 volt. Begini perhitungan konversi nya :

(kapasitas PowerBank x tegangan PowerBank) : tegangan yang dibutuhkan

Maka dalam kasus ini kita akan mendapatkan angka 8.880 dimana

(12.000 x 3.7) : 5 = 8.880

Nah, kita anggap tenaga yang hilang dari pengisian ulang daya adalah 10 %. Maka 8.880 dikurang 10% akan menghasilkan angka 7.992. Jadi bisa kita simpulkan bahwa sebuah PowerBank dengan kapasitas 12.000 mAh, hanya memiliki kapasitas asli 7.992 mAh. Tiap kali pengisian daya membutuhkan 2.000 mAh, maka dengan PowerBank kapasitas ini kita dapat mengisi kurang lebih 4 kali saja dengan asumsi pengisian daya kali ke 4 tidak akan penuh.

• Colokan Pada PowerBank

Biasanya kita menemukan PowerBank dengan 2 buah colokan yang satunya akan tertulis 1A dan satu lagi 2A. Apa bedanya?

Colokan yang kita gunakan untuk mengisi baterai ponsel kita disebut dengan colokan output dan bila pada colokan output ini ditemukan angka 1A, ini berarti konektor output ini mampu mengantarkan arus sebesar 1 ampere. Begitu juga apabila kita menemukan konektor output dengan angka 2A, maka itu berarti konektor mampu mengantarkan arus sebesar 2 ampere.

Nah, apa maksud dari 1 ampere dan 2 ampere? Ini berhubungan dengan waktu yang dibutuhkan untuk mengisi daya ponsel. Kita umpamakan sebuah ponsel seperti Galaxy S III dengan daya 2.100 mAh. Apabila kita mengisi daya ponsel tersebut dengan menggunakan colokan yang memiliki output 1A, maka lama pengisian daya akan memakan waktu 2 jam an. Contoh lain, misalkan kita menggunakan Motorola Maxx yang memiliki kapasitas 3.100 mAh. Maka kita akan membutuhkan waktu 3 jam untuk mengisi kapasitas ponsel ini dari kosong hingga penuh.

Lalu apakah dengan konektor 2A akan lebih cepat? Belum tentu, karena tidak semua gadget mengijinkan pengisian diatas 1A. Ada beberapa ponsel yang membatasi pengisian daya hanya 1A. Jadi walaupun kita menggunakan konektor 2A, hasilnya pun tetap akan sama seperti konektor 1A. Tapi apabila gadget mendukung pengisian daya diatas 1A, hasilnya pengisian daya akan menjadi lebih cepat. Seperti Galaxy S III, pengisian daya dari kosong hingga penuh akan memakan waktu kira kira 1 jam saja.

• Perbedaan Harga Yang Mecolok Pada PowerBank

Nah, ini dia yang menjadi fokus utama kami. Terkadang kami menemukan perbedaan harga yang sangat mencolok. Seperti PowerBank A dan B yang kami temukan di FJB Kaskus, dimana PowerBank A dengan kapasitas 6.000 mAh dibandrol seharga 400 ribu rupiah sedangkan PowerBank B dengan kapasitas yang sama dibandrol dengan harga 200 ribu rupiah. Nah, mengapa terjadi gap harga yang jauh? Ada beberapa alasan logis yang akan kami jelas kan.

Yang pertama adalah keuntungan yang diambil oleh vendor. Semakin kecil keuntungan yang ingin diraup oleh vendor, tentunya akan membuat harga PowerBank menjadi lebih murah. Kita ambil contoh, vendor dari PowerBank A dan B memiliki modal harga yang sama yaitu 100 ribu rupiah. Vendor PowerBank A menginginkan untung 300 ribu sedangkan vendor PowerBank B menginginkan untung 200 ribu. Maka akan terjadi perbedaan harga.

Yang kedua adalah volume produksi dan vendor PowerBank tersebut. Semakin banyaknya total produksi dari PowerBank tentu akan menyebabkan lebih murahnya harga. Begitu juga dengan makin baiknya nama suatu vendor maka akan menyebabkan makin tingginya harga sebuah produk, dalam kasus ini adalah PowerBank. Tentunya akan ada pertambahan nilai harga barang.

Yang terakhir adalah kejujuran dari vendor. Sering kita temui kebohongan dibalik sebuah PowerBank. Seperti dari kasus yang sudah pernah kami temukan dimana sebuah PowerBank memiliki kapasitas yang sangat jauh dibandingkan dengan angka yang tertera. Mengapa hal ini bisa terjadi? Ternyata setelah dibongkar, ini lah isi dari PowerBank tersebut.

Ternyata PowerBank tersebut hanya berisikan 2 buah baterai dengan total masing masing 2000 mAh 3.7 volt. Maka bila ditotalkan, PowerBank ini hanya memiliki kapasitas 14.800 mWh.

Apabila efisiensi konversinya adalah 90% dan konektor USB butuh power 5v, maka :



    14.800 mAhV x 0.9 / 5 = 2.664 mAh.

Jadinya PowerBank ini hanya dapat mengisi sebanyak 2.644 mAh. Sungguh luar biasa bukan kebohongan ini? Ternyata kebohongan ini bukan hanya terjadi pada satu atau dua PowerBank saja, setelah kami telusuri secara online, terdapat banyak kebohongan yang terjadi seperti pada gambar dibawah ini

Pada gambar diatas adalah sebuah PowerBank yang diklaim memiliki kapasitas 24.000 mAh, tapi ternyata setelah dibongkar isinya adalah pasir. Tentunya PowerBank ini masih dapat mengisi daya karena adanya powercell didalamnya, tapi tentu tidak sampai 24.000 mAh mengingat powercell didalamnya sudah sangat tua.

• Kesimpulan

Jadi apa yang bisa kita simpulkan? Tentu saja, belilah PowerBank yang memang sudah terpercaya merknya. Akhir kata, teliti dulu sebelum membeli PowerBank, jangan sampai anda menjadi korban penipuan selanjutnya.

TRIK Membuat Power Bank Sederhana

Pasti diantara temen-temen ada yang punya power bank. Nah, saat ini kebutuhan akan power bank semakin meningkat apalagi dikalangan para pengguna smartphone. Kenapa smartphone? karena smartphone sangat banyak menguras energi. Bayangkan saja berapa banyak aplikasi yang jalan sekaligus dalam satu smartphone temen-temen, mulai dari email, game, twitter, facebook, musik dll. Untuk itulah smartphone sangat membutuhkan energi tambahan berupa power bank.

Saat ini harga sebuah power bank bisa berkisar dari Rp.200.000 - Rp.600.000. Sangat mahal bukan? Nah, saya akan memberikan tips sederhana dan jitu untuk membuat sendiri power bank.

Silahkan temen-temen siapkan ini :

1. Dudukan 4 batterai, harganya sekitar Rp. 5.000 - Rp.15.000
2. 4 buah batterai "eneloop", kenapa batterai "eneloop" karena mAh nya besar
3. Kabel USB, temen-temen bisa gunakan USB hub
Berikut ini gambarnya setelah jadi

Berikut ini yang harus temen-temen perhatikan dalam membuat power bank sederhana ini yaitu cukup hanya gunakan 4 dudukan batterai JANGAN gunakan 8 DUDUKAN BATTERAI karena smartphone atau gadget temen-temen bisa jebol nantinya. Kenapa bisa begitu? karena, Karena 1 batere itu 1.5 Volt, (1.5 x 5 = 6 Volt ) biasa charger2 HP itu maksimal 5 volt.
Bayangkan jika temen-temen gunakan 2 x dudukan 4 batterai x 1.5 volt = 12 VOLT!!!!!
nanti iC dalam HP / gadget temen-temen RUSAK!!!! dan akhirnya temen-temen akan bertanya "koq HP saya ga mau nge charge ya???"

Silahkan di coba ya, semoga bisa membantu temen-temen

TRIK Mudah Ganti FONT Nokia S40

Assalamualaikum...

Apa kabar sobat blogger semua, kali ini saya akan share sedikit tutorial bagaimana cara mengganti font HP NOKIA S40. Trik ini banyak beredar di internet, tp apa salahnya jika saya share juga di sini.

Trik ini berlaku di HP nokia java s40v3 s40v5 s40v6, mungkin kalian berpendapat bahwa hal ini sulit untuk di lakukan, karena hp nokia java s40 bukanlah os yang open source layaknya symbian maupun android, namun kalian jangan dulu berkecil hari, karena kali ini saya akan memberikan tutorial bagaimana cara mengganti font tulisan pada hp java s40. Trik ini saya lengkapi dengan screenshoot jd lebih mudah bagi sobat yang ingin belajar.

Ok langsung saja kita bahas cara mengganti font HP NOKIA S40....
Namun sebelum memulai langkah ini, pastikan kamu sudah paham betul cara flashing hp dengan menggunakan metode J.A.F,  jika belum tahu, silahkan lihat disini atau menggunakan BEST lihat disini.

Download Peralatan yang dibutuhkan:
> navifirm HP sobat
> PPModd
> Font extensi .ttf

1. Buka PPMOD.klik open. cari file PPM HP sobat. Tunggu PPMOD akan load file PPM HP sobat.

2. Expanded/klik tanda tambah pada PPM, kemudian cari VFNT kemudian expanded/klik tanda tambah pada VFNT maka sobat akan lihat berikut ini:

DIGI
Adalah font default, pastikan tidak mengganti font ini, atau hp kamu bakal mati total

CNDS
Font ini akan tampil di menu utama

RGLR
Untuk mengganti nama operator, power saver clock, font menu Go-To, dan font sms

STSB
Ini untuk mengganti sisa font yang lain, mungkin kalian tahuu sendiri mrgreen

SBNL
Jika font ini diganti tidak ada effeknya, di ganti boleh, tidak juga tidak apa-apa

3. klik kanan kategori(font) yang mau di ganti,terus pilih import from binary. Cari font .ttf yang hendak di masukan kedalam hp

Lakukan cara yang sama untuk kategori yang lain, kalian juga boleh tiap kategori menggunakan font yang berbeda.

5. Jika sudah, kemudian klik creat PPM, kemudian save

6. Silahkan flash hp nokia java s40 kamu dengan file hasil modifan tadi dengan menggunakan jaf atau BEST.

Dan ini hasilnya:

Cukup sampai di sini sobat blogger artikel yang cara mengganti font HP NOKIA S40. Semoga bermanfaat.

TIPS & TRIK REPARASI PONSEL DENGAN UFS TORNADO FLASHER



sering terjadi kerusakan software pada handphone / ponsel, dan salah satu alat untuk memperbaiki kerusakan software pada handphone adalah dengan menggunakan alat flash yang namanya UFS Tornado. untuk menggunakan alat tersebut ( UFS Tornado ) kita harus memahami teknik - teknik dari alat tersebut, berikut sedikit tutorial tentang penggunaan UFS Tornado. semoga bermanfaat :


TEKNIK-TEKNIK UFS TORNADO

Tips dan Triks Menggunakan Ufs3 Tornado Pada Ponsel Nokia

Pada Kasus 1st Boot Err atau Bad Resp DCT3

Kerusakan seperti ini biasa terjadi karena tidak terhubungnya antara Box dengan Ponsel
Periksa kabel flasher yang digunakan, karena ada kemungkinan ada jalur yang terputus
Jika Kabel dalam kondisi baik, ada kemungkinan terjadi kerusakan pada software Ufs3
Install ulang program tersebut dengan data yang masih bagus


Pada Kasus Contact Service
Kerusakan seperti ini biasanya kerena terjadi kerusakan data
Lakukan Proses penghapusan data dengan Erase FLASH
Kemudian lakukan flashing dengan data yang masih bagus

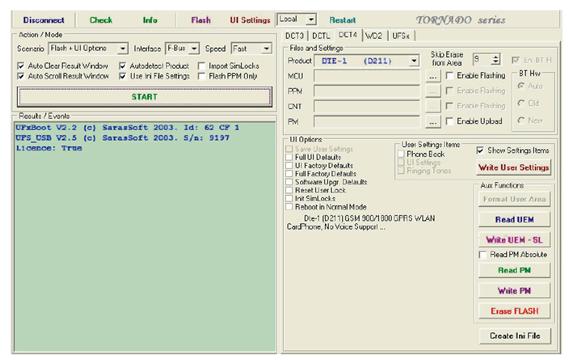

Beri tanda ceklis pada bagian UI Options dan klick tombol UI Setting
Jika terjadi kerusakan data IMEI, lakukan Rebuild IMEI dan ulangi proses UI Setting
Jika kerusakan karena hardware, ada beberapa IC yang menyebabkannya, akan tetapi kasus seperti ini cukup dengan mengganti IC COBBA atau IC Audio


Jika sata proses Flashing atau Erasing, proses terhenti
Periksa kabel flasher, karena hal ini menunjukkan terputusnya hubungan antara pesawat telepon selular dengan Box Flasher
Ulangi Proses Flasher dengan mengurangi kecepatan Speed
Jika masih tetap terhenti pada posisi yang sama secara berulang-ulang, ada kemungkinan IC Flash mengalami gangguan


Pada kasus Phone failed contact retailer atau blimking pada ponsel jenis WD2
Pastikan ponsel terhubung dengan baik dengan Box Ufs3 Tornado
Jalankan program Ufs3 Tornado untuk ponsel Nokia dan pilih jenis WD2
Pilih type ponsel yang sedang direparasi
Klick tombol Connect untuk penghubung antara Box Ufs3 Tornado dengan Komputer
Klick tombol Chek untuk memastikan ponsel telah terkoneksi “Boot Ok”
Pada kolom UI Settings pilih Normal, tunggu sampai Normal Mode Ok
Setelah tampil pada layar Normal Mode Ok lanjutkan dengan menekan tombol Format User Area
Proses Selesai

Solusi Praktis Contact retailer atau Blimking pada ponsel Nokia 6600
Jika pada saat Flashing terjadi Erase error
Klick Erase FLASH dengan ketentuan Start Adress 02000000 dan End Adress 027FFFFF
Jika terjadi Erase Flash Error maka harus ganti IC flash No 2, dari 4 IC yang ada
Jika proses berhasil, namun saat dihidupkan masih pada Contact retailer
Angkat battry lalu pasang lagi, kemudian tekan tombol Call pada hanphone atau tombol yang berwarna hijau + * + angka 3 pada tombol handphone dengan cara menekan secara bersama-sama, tanpa menggunakan simcard
Setelah langkah diatas telah dilakukan, maka handphone akan melakukan formating
Setelah melakukan formating, handphone telah siap digunakan


Pada kasus Simcard rejected atau Simcard ditolak yang biasa terjadi ponsel jenis WD2 dan DCT-4
Pastikan ponsel terhubung dengan baik dengan Box Ufs3 Tornado
Jalankan program Ufs3 Tornado untuk ponsel Nokia dan pilih jenis WD2 atau DCT-4
Pilih type ponsel yang sedang direparasi

Klick tombol Connect untuk penghubung antara Box Ufs3 Tornado dengan Komputer
Klick tombol Chek untuk memastikan ponsel telah terkoneksi “Boot Ok”
Pada kolom UI Settings pilih Normal, tunggu sampai Normal Mode Ok
Setelah tampil pada layar Normal Mode Ok lanjutkan dengan memberi ceklis pada Init Simlocks yang terdapat pada kolom UI Options
Kemudian klick tombol UI Settings sampai terlihat pada layar Init Simlock Ok


Pada kasus No Charging dan No signal Pada Ponsel jenis WD2 dan DCT-4
Pastikan ponsel terhubung dengan baik dengan Box Ufs3 Tornado
Jalankan program Ufs3 Tornado untuk ponsel Nokia dan pilih jenis WD2 atau DCT-4
Pilih type ponsel yang sedang direparasi
Klick tombol Connect untuk penghubung antara Box Ufs3 Tornado dengan Komputer
Klick tombol Chek untuk memastikan ponsel telah terkoneksi “Boot Ok”
Pada kolom UI Settings pilih Normal, tunggu sampai Normal Mode Ok
Klick tombol write pm ( Wr PM ), hanya 1 kali dengan ketentuan telah tersimpan file PM dari tiap-tiap ponsel pada directory ( C:\Program files\Nokia\Phoenix\Product )
Tunggu sampai proses selesai

Untuk mengatasi masalah Phone Locks pada ponsel jenis Nokia
Pastikan ponsel terhubung dengan baik dengan Box Ufs3 Tornado
Jalankan program Ufs3 Tornado untuk ponsel Nokia
Pilih type ponsel yang sedang terkunci atau phone lock
Klick tombol Connect untuk penghubung antara Box Ufs3 Tornado dengan Komputer
Klick tombol Chek untuk memastikan ponsel telah terkoneksi “Boot Ok”
Beri tanda ceklis pada Full Factory Devaults yang terdapat pada kolom UI Options
Kemudian klick tombol UI Settings sampai terlihat pada layar Full Factory Devaults Ok

Tips dan Triks Menggunakan Ufs3 Tornado Pada Ponsel Sony Ericsson

Cara Praktis Flashing Sony Ericsson

Pastikan ponsel terhubung dengan baik dengan Box Ufs3 Tornado
Klick tombol Connect yang terdapat pada kiri atas dari program tersebut
Battery jangan dipasang dahulu sebelum menekan tombol ON, setelah menekan tombol ON baru anda pasang battery, tunggu sampai semua informasi ponsel terbaca seluruhnya
Pilih type ponsel yang akan diflash dan pilih juga datanya sesuai type ponsel yang dikerjakan
Klik tombol Flash MCU atau Flash Lang atau Flash Mod atau Flash Gdfs atau tergantung dari ponsel yang sedang dikerjakan

Cara membuka Unlock Z200
Pada kasus ini kita dapat memulai dengan menekan tombol Init Locks pada Ufs3 Tornado
Dilanjutkan dengan mereflash ulang file “Z200_cust_std.bis dengan menekan tombol flash cust pada program Ufs3 Tornado
Atau dengan melakukan setting pada kolom scenario untuk memilih Unlock dengan menekan tombol Go

Flashing Sony Ericsson Type ATRZ seri Z200
Masukkan file atau data bahasa seperti 200_126734_r6c_con3.bis pada part1 dan 200_126734_r6c_fix3 pada part2
Hubungkan handphone dengan box flasher kemudian tekan tombol Go
Tunggu sampai selesai, untuk mengakhiri tekan tombol Stop dan handphone siap dilepas


Flashing Sony Ericsson Type RTP seri T610
Masukkan file MCU seperti T610_132233_r4c003_Emea6.bis dan file modem seperti T610_132233_r4c003_modem.bih
Pilih pada kolom scenario MCU + Modem

Hubungkan handphone dan tekan tombol Go, tunggu sampai proses selesai

Klick Stop untuk melepaskan handphone


Tips dan Triks Menggunakan Ufs3 Tornado pada ponsel Samsung

Pastikan ponsel terhubung dengan baik dengan Box Ufs3 Tornado

Klick tombol Connect yang terdapat pada kiri atas dari program tersebut

Pilih type ponsel yang akan diflash dan pilih juga datanya sesuai type ponsel yang dikerjakan

Masukkan file flasher sesuai dengan type ponsel yang dikerjakan

Cabut battery (flash tanpa battery)

Tekan tombol ‘Write Flash’ yang terdapat pada program Ufs3 Tornado dan lanjutkan dengan menekan tombol ‘on’ pada ponsel jgn sampai nyala

Tunggu sampai proses flash selesai

Untuk type ponsel tertentu atau ponsel lama battery tetap dipasang waktu di flash


SEMOGA BERGUNA ( MOHON KOREKSI BILA ADA KESALAHAN )

TRIK FLASHING PONSEL NOKIA DENGAN BEST

Setelah sekian lama saya istirahat dan baru kali ini saya memuat artikel kembali.
Sebenarnya flashing nokia dengan BEST sudah lama beredar, namun saya baru sempat posting. Jika hp anda rusak softwarenya seserti sering restart sendiri, java lang error, aplikasi tidak bisa dibuka, browser tidak berfungsi bahkan mati total karena software  tidak ada salahnya untuk mencoba cara ini Mudah-mudahan artikel ini berguna buat kita semua.
Flashing Nokia BB5 dengan BEST sangat mudah sekali penggunaanya karena selain tanpa box flasher hanya menggunakan USB saja dan sangat mudah dipahami,
Pertama kita harus install dulu Nokia USB drivernya dan anda bisa mendownloadnya disini
Untuk Download BEST silahkan klik disini
Untuk Firmwarenya klik disini
Simpan Firmwarenya di C:\program Files\Nokia\Phoenix\product\RM-xxx
Jika tidak ada kita bisa buat foldernya sendiri.
Untuk memulai flashing HP nokia kita harus menyiapkan Firmwarenya, dan tiap tipe firmwarenya berbeda contoh Nokia 5130c Xm dengan firmware RM 495, dan kita bisa mengetahuinya dengan menekan *#0000# atau kalau HP dalam keadaan mati kita bisa lihat di belakang baterai diritu akan tertera Firmwarenya.
Buka folder BEST yang sudah didownload tadi, klik icon 2x

maka tampilanya akan seperti ini

Hubungkan Handphone yang akan di flash melalui USB port dan jika sudah terhubung akan terdeteksi Phone found….dst… dan yang paling bawah menunjukan Firmware, Variant dan IMEI  seperti gambar dibawah ini

Klik flashing buka selected model cari tipe firmware yang sesuai dengan handphone yang akan di flash contohnya Nokia 5130c-2 Xpress music Firmwarenya RM-495 lalu klik pada kolom MCU lalu cari dimana kita menyimpan firmwarenya, misal di C:\program Files\Nokia\Phoenix\product\RM-495 jika sudah ketemu klik open

akan muncul tampilan seperti ini

Jika sudah seperti ini tinggal klik flash dan proses flashing akan segera berlangsung, tunggu sampai selesai. Yang perlu diperhatikan adalah jangan otak atik hp saat di flashing, jangan cabut USB yang tersambung di computer dan jangan buka program apapun ketika proses sedang berlangsung karena akan mengakibatkan kegagalan dalam flashing dan akibatnya Hp akan mati total.
Saya pernah mencobanya dengan hp nokia 5130c, 5300 dan 3110c dan semuanya berhasil. Selamat mencoba semoga bermanfaat

KUMPULAN SCHEMATIC NOKIA

http://www.filecrop.com/search.php?w=schematic+nokia&size_i=0&size_f=100000000&engine_d=1&engine_h=1&engine_e=1&engine_m=1&engine_4=1

TRIK Mengatasi Masalah Pada Ponsel BLACKBERRY

5 Problem Hardware :

1. Trackball Bermasalah : ini bisa berarti trackball tidak mau bergerak, atau bahan loss.Biasanya ini terjadi karena roller atau pin-pin kecil yang ada pada sekeliling trackball kotor atau berdebu.

SOLUSI : anda sebenarnya bisa membersikan sendiri roller ini. Caranya adalah dengan membongkat piranti trackball. Untuk membersihkan keempat roller tersebut cukup dilakukan dengan mengosok-gosokannya degnan dua jari.Namun ingat anda harus teliti dan sangat berhati-hati ketika membuka trackball karena piranti ini sangat rentan.Sebaiknya gunakan pinset ketika membukanya.

2. Layar Berdebu : Ini adalah masalah klasik bagi sebuat handset. Sebuah peralatan elektronik yang selalu di bawa-bawa tentu sangat mudah terkena kotoran.

SOLUSI : Cara membersihkan ponsel kesayangan anda cukup mudah. Setiap unit Blackberry biasanya dipasang sekrup yang bisa di buka dengan obeng berukuran T5 dan T6.Perlu diingat, anda tidak boleh memaksa memutar sekrup karena bisa mengakibatkan patah. Untuk membersihkannya jangan gunakan tisu namun pakailah kain halus seperti yang biasa dipakai untuk membersihkan kacamata.

3 Port USB Longgar : Hal ini biasa terjadi jika sering mencabut kabel USB yang terhubung pada BB dengan cara menggoyang goyangkan kabel tersebut.Memang pada awalnya port USB terasa susah di cabut.Maklum masi baru.

SOLUSI : Cara paling aman adalah kabel tanpa menggrakkannya ke kanan kiri.Port USB tidak akan bisa diperbaiki setelah ia rusak. Satu-satunya cara adalah mengganti dengan suku cadang yang baru.

4 TouchScreen Storm Tak Responsif : Terkadang touchscreen dengan teknologi SurePress ini tidak merespons keinginan anda dengan benar. Ketika ditekan, layar lebar milik storm biasanya terasa empuk.Namun ada beberapa kasus layar storm merespons hanya di bagian-bagian tertentu saja.

SOLUSI : Anda perlu tahu bahwa pada Storm terdapat empat sekrup kecil yang di tanamkan di tiap ujung layar.Empat sekrup inilah yang mengontrol tingkat keempukan dan responsibilitas terhadap tekanan pada layar.Anda sebenarnya dapat melakukan sendiri pengaturan terhadap sekrup-sekrup ini. Namun tentu membutuhkan tingakat ketelitian yang tinggi karena anda akan berurusan dengan item-item yang kecil dan sangat rentan.

5 Elemen Bagian Samping Tak Bekerja : Hal ini biasa terjadi setelah anda mengganti Bezel atau tulang samping di Blackberry. jika anda perhatikan, bezel ini bukan sekedar hiasan namun merupakan tempat meletakan elemen seperti tombol suara. USB port, headphone jack, dan lain2. Mungkin saja bezel baru tersebut tidak terpasang dengan benar sehingga fitur tidak berjalan dengan baik.

SOLUSI : Cara teraman adalah dengan mengganti kembali ke bezel original. Namun jika anda terlanjur suka dengan bezel yang baru, kami sarankan untuk mengecek dan membetulkan letak bezel tersebut.

5 Problem Software

1 Email Sudah Di hapus Tapi Masi Ada : Email sudah di delete, tapi tak juga hilang.Ada beberapa penyebab persoalan ini. Bisa karena tidak sinkron atau , data base error.

SOLUSI : Salah satu cara mengatasi problem ini adalaha setelah menghapus email dari outlook inbox, hapus secara permanen dengan menekan tombol Shift dan Delete bersamaan. Bisa juga melakukan dengan menghapus secara manual dan delete items folder.

2 Email Tidak Bisa Masuk : Terkadang email tidak bisa masuk ke dalam Inbox. ini disebabkan memori.Blackberry anda sudah penuh,sehingga email-email baru tidak bisa masuk.

SOLUSI : Untuk mengatasinya kita bisa melakukan pendaftaran ulang. Caranya : masuk ke Menu Utama,pilih Advance Option,lalu arahkan ke Host Rotating Table, Pilih Menu , Register Now, dan terakhir Registration Message Sent.

3 Tidak Bisa Mengirim Emali : Hal ini dapat terjadi karena adanya problem pada servis jaringan GPRS.

SOLUSI : Pertama anda bisa melakukan soft reset yaitu dengan menekan tombol ALT+ CAP + DELETE secara bersamaan. Kedua melakukan hard reset dengan menekan tombol reset yang terletak di belakang handset. cek lambang antena pada BB anda. Setelah melakukan kedua reset ini harusnya lambang antena telah menunjukan sinyal GPRS.cobalah untuk mengirimkan email pada diri sendiri.

4 Mati Ketika Akan Menjawab Panggilan Masuk : Anda tentu sangat kesal jika mengalami hal tersebut,terlebih jika telepon itu merupakan panggilan yang sangat penting atau yang anda tunggu-tunggu.Anda bisa di cap sombong atau malah di curigai karena langsung mematikan panggilan.

SOLUSI : Cara paling ampuh untuk mengatasi problem ini adalah mencabut batrei dari handset.Biasakan untuk melepas batrei minimal satu minggu sekali.Biarkan kira kira lima sampai sepuluh menit lalu masikan kembali.Hal ini dilakukan untuk me refresh memori BB.

5 Layar Sering Nge Blank : hal seperti ini sering terjadi pada handset yang menggunakan operating system layaknya komputer.

SOLUSI : Biasanya coba lakukan softreset dan cabut memory card jika ada. kalau hal ini tidak berhasil coba melakukan upgrade atau downgrade operating system(OS) Blackberry.

TRIK Mudah Mengembalikan Aplikasi BBM Yg Hilang Setelah Upgrade

BlackBerry Messenger atau yang lebih populer dengan istilah BBM merupakan fitur andalah SmartPhone BlackBerry dan hanya bisa di temui di perangkat SmartPhone BlackBerry, meski saat ini sudah ada aplikasi What’s Up Messenger yaitu aplikasi yang mirip dengan BBM dan berjalan di semua OS SmartPhone (BlackBerry, iPhone, Android dan telepon seluler biasa). Namun pastinya kedua aplikasi tersebut masing – masing memiliki kelebihan dan kekurangan. Nah berbicara tentang BlackBerry Messenger (BBM), RIM (Research In Motions) sebagai produsen acapkali merilis update dari versi BBM, yang terkadang muncul dengan sendirinya saat kita menjalankan aplikasi BBM ini, dan untuk selalu mengikuti perkembangan dan fitur – fitur baru dari BBM ini, hendaknya kita selalu meng-update BBM yang terinstall di perangkat BlackBerry yang kita miliki.
Proses update memang merupakan solusi untuk selalu mengikuti perkembangan sebuah aplikasi,namun terkadang justru menimbulkan permasalahan seperti hilangnya ikon BBM setelah proses update. Dan yang sering terjadi juga pada saat kita pindah/ganti operator seluler terkadang beberapa aplikasi seperti BBM tidak lagi tampil di perangkat BlackBerry kita. Dan untuk itu kita tidak perlu buru – buru membawa BlackBerry kita ke tempat service atau ke toko dimana kita membelinya, cobalah beberapa tips dari kami tentang Cara Mengembalikan Aplikasi BBM yang hilang baik setelah proses update atau setelah kita pindah operator seluler, berikut tips dari kami :

1. Download kembali aplikasi BBM di BlackBerry Apprworld, klik disini..!
2. Ikuti proses download dan install kembali BBM di perangkat BlackBerry anda
3. Restart perangkat BlackBerry anda.
4. Cek BBM di Instant Messenger.

TRIK Membuat BANNER Blog Online Gratis

Hai sahabat COPAS-ALL sekarang saya akan menshare gimana Cara Membuat Banner Blog Online Gratis.
Oh yaaa fungsi dari banner blog salah satunya biar blog kita kelihatan lebih professional low tp sie itu menurut saya
jadi apa salahnya di coba bener apa gak ?
Nie contoh yang ane buat ndiri

Oh yaaa dari pada lama-lama langsung aja di coba

Di bawah ini Tempat Pembuatan Banner Giff Gratis

http://www.cooltext.com
http://www.loogix.com
http://www.createagif.net
http://gickr.com
http://picasion.com
www.3dtextmaker.com/
www.flamingtext.com/

Di bawah ini Tempat Pembuatan Flash Banner Online

http://www.flashbannernow.com
http://www.quickbanner.com
http://www.flash-banner-maker-online.com
http://www.123-banner.com
http://bannersabc.com
www.bannersketch.com/
www.bannerfans.com/
www.banner4five.com/
www.effectgenerator.com

Nokia flash adresses DCT-3

model:		version:	flash size:	MCU (firmware):	PPM (language Pack):	EEPROM + PMM:
	2100	all	2MB	00200000 - 0035FFFF	00360000 - 003EFFFF	003F0000 - 003FFFFF
	3210	all	2MB	00200000 - 002EFFFF	002F0000 - 003FFFFF	separate EEPROM
	3310	< 03.24	2MB	00200000 - 0031FFFF	00320000 - 003CFFFF	003D0000 - 003FFFFF
	3310	04.06 <	2MB	00200000 - 0032FFFF	00330000 - 003CFFFF	003D0000 - 003FFFFF
	3310	05.47 <	2MB	00200000 - 0033FFFF	00340000 - 003CFFFF	003D0000 - 003FFFFF
	3315	all	2MB	00200000 - 0033FFFF	00340000 - 003CFFFF	003D0000 - 003FFFFF
	3330	all	4MB	00200000 - 0048FFFF	00490000 - 0054FFFF	00550000 - 005FFFFF
	3350	all	4MB	00200000 - 0046FFFF	00470000 - 0052FFFF	00530000 - 005FFFFF
	3390	all	4MB	00200000 - 0033FFFF	00340000 - 003CFFFF	003D0000 - 003FFFFF
	3410	< 03.06	4MB	00200000 - 004DFFFF	004E0000 - 0056FFFF	00570000 - 005FFFFF
	3410	04.26 <	4MB	00200000 - 004CFFFF	004D0000 - 0056FFFF	00570000 - 005FFFFF
	3610	all	4MB	00200000 - 0048FFFF	00490000 - 0054FFFF	00550000 - 005FFFFF
	5110	all	1MB	00200000 - 002AFFFF	002B0000 - 002FFFFF	separate EEPROM
	5110i	all	2MB	00200000 - 0038FFFF	00390000 - 003FFFFF	separate EEPROM
	5130	all	1MB	00200000 - 002BFFFF	002C0000 - 002FFFFF	separate EEPROM
	5190	all	1MB	00200000 - 002DFFFF	002E0000 - 002FFFFF	separate EEPROM
	5210	all	4MB	00200000 - 0048FFFF	00490000 - 0057FFFF	00580000 - 005FFFFF
	5510	all	4MB	00200000 - 0048FFFF	00490000 - 0054FFFF	00550000 - 005FFFFF
	6090	all	2MB	00200000 - 0037FFFF	00380000 - 003FFFFF	separate EEPROM
	6110	all	1MB	00200000 - 002BFFFF	002C0000 - 002FFFFF	separate EEPROM
	6130	all	1MB	00200000 - 002CFFFF	002D0000 - 002FFFFF	separate EEPROM
	6150	all	2MB	00200000 - 0035FFFF	00360000 - 003FFFFF	separate EEPROM
	6190	all	2MB	00200000 - 003DFFFF	003E0000 - 002FFFFF	separate EEPROM
	6210	all	4MB	00200000 - 0051FFFF	00520000 - 0059FFFF	005A0000 - 005FFFFF
	6250	all	4MB	00200000 - 0052FFFF	00530000 - 0059FFFF	005A0000 - 005FFFFF
	7110	all	4MB	00200000 - 0050FFFF	00510000 - 0058FFFF	00590000 - 005FFFFF
	8210	all	2MB	00200000 - 0033FFFF	00340000 - 003CFFFF	003D0000 - 003FFFFF
	8250	all	2MB	00200000 - 0033FFFF	00340000 - 003CFFFF	003D0000 - 003FFFFF
	8290	> 5.22	2MB	00200000 - 0033FFFF	00340000 - 003CFFFF	003D0000 - 003FFFFF
	8290	5.22 <	2MB	00200000 - 0035FFFF	00360000 - 003CFFFF	003D0000 - 003FFFFF
	8810	all	2MB	00200000 - 0036FFFF	00370000 - 003FFFFF	separate EEPROM
	8850	all	2MB	00200000 - 0033FFFF	00340000 - 003CFFFF	003D0000 - 003FFFFF
	8855	all	4MB	00200000 - 0048FFFF	00490000 - 0057FFFF	00580000 - 0059FFFF
	8890	all	2MB	00200000 - 0033FFFF	00340000 - 003CFFFF	003D0000 - 003FFFFF
