Cara mudah Flashing HP Nokia dengan BEST (Bb5 Easy Service Tools)

Assalamualaikum wr.wb.

Cara Flashing HP Nokia dengan BEST - Apa kabar sobat semua, sebelumnya saya ingin meminta maaf karena akhir2 ini saya jarang berkunjung keblog sobat masing2 atau lebih dikenal dengan istilah BlogWalking.

ya sudah, langsung ke intinya saja. Kali ini sy akan memberikan tutorial Cara mudah Flashing menggunakan BEST [ Bb5 Easy Service Tool ]. sebelunnya sy sudah share Cara Flash HP Nokia via USB dengan JAF.

Sebenarnya ada banyak mode flash yg bs kita pilih ketika kita ingin flashing hp kita menggunakan BEST. Dan kali ini saya akan menjelaskan mode FULL FLASH

Sebelum melakukan flashing, siapkan tools yang digunakan terlebih dahulu, yaitu:
> Firmware HP kalian, download DISINI
> Nokia PC Suite, Download DISINI
> nokia connectivity cable driver download DISINI
> nokia flashing cable driver download DISINI
> BEST [ Bb5 Easy Service Tool ] dan bisa anda download DISINI.

Jika semua alat dan perlengkappannya sudah di download, langkah selanjutnya adalah menginstal alat tempurnya,
pertama-tama, install dulu "nokia connectivity cable driver" dan kemudian install juga "nokia flashing cable driver".

1. Hubungkan hp dengan komputer, dan pilih "PC SUITE" di hp mu.
2. Buka software BEST, dan tunggu sebentar hingga ponsel tersambung dengan BEST, jika sudah tersambung bisa dilihat di bagian bawah BEST muncul type hp kamu.
3. Jika sudah tersambung, jangan klik apa2 dulu. Dan lihat dulu ss ini:

• Lihat di bagian kanan, Klik MCU dan cari file mcusw-nya klik open. Kemudian klik PPM1 dan cari file .ppm-nya klik open. Kemudian klik CNT1 dan cari file .image-nya klik open.
• di kolom "Flash Mode Setting" di bagian bawah BEST, pilih FULL FLASH, lalu langsung saja klik flash. Jika sudah selesai, hpmu akan menyala dengan sendiri.

TRIK MEMBUAT KABEL Flash HP CINA

Tutor membuat kabel flash hp china tanpa mencari cari tombol boot sana sini yang mana bila di pencet led akan menyala dan berarti itulah tombol bootnya langsung saja buat menanggapi pertanyaan yang masuk adapun langkahnya sebagai berikut
persiapkan dulu peralatan yang di butuhkan:
1.kabel chip prolific saya menggunakan DKU-5 sobat bisa menggunakan kabel chip lainya
2.led dua warna terserah warna apa saja boleh yang beda warna 3.Kabel Rj-45 kalo saya menggunakan kabel flash yang gak di pake.
4.Jepitan yang sekiranya sobat bisa pake buat ke volt batt hp hitam dan merah
5.sambungan jepit buaya yang mana untuk mempermudah mbolak balikan titik pin
6.Terminal, yang mana fungsi ini sebagai wadah sambungan dan letak led saya ambil contoh pake pembungkus resistor power suplay ,mohon di simak dengan seksama supaya gak salah merangkainya pertama potong dulu kabel chipnya lihat gambar terakhir dan buka dari pembungkus dan pilih empat jenis yang hendak di pake adapun jenisnya lihat gambar nomor tiga hitam Gnd, biru Rx, putih Tx dan merah volt yang mana out dari pc sebesar 5 volt  yang lain abaikan saja karna kita memerlukan yang RX, TX , GND dan volt cara merangkai Dari kabel chip ambil jalur Gnd dulu yang mana dari chip berwarna hitam dan sambungkan ke penjepit hitam, kedua jalur RX dari chip berwarna putih dan sambung ke penjepit merah dan TX dari chip berwarna biru dan sambungkan ke penjepit hijau, dan merah volt dengan cara ini sebenarnya sudah bisa di pake saya jamin 99,99% jikalau perakitan sobat benar dan fungsinya sama hanya saja bedanya kita menambahkan dua buah led yang mana led ini sebagai paduan indikator untuk detailnya kalo kita pencet tombol bootnya bila benar akan menyala dan bila salah tidak ada reaksi terkadang ada yang nyala lebih terang daripada di waktu normal berarti itu menandakan salah menerapkan titik pin atau hp shrot Kemudian bagaimana cara menambahkan kedua led ata lampu indikator.? di bawah ini jawabanya sambungkan kaki positif dari led hijau ke pin jalur rx  dan negatif kaki led ke Gnd dari chip coba tes dengan menggunakan hp layaknya mau flash jika berhasil lanjut ke led indikator usb arahkan kaki led kuning yang positif ke pin 5 volt dengan menambah R 33k yang mana berwarna merah dari chip dan kai satunya ke gnd bisa sobat lihat hasilnya Di sini adapun softwarenya bisa di Download Di sini Demikianlah tutorial membuat kabel flash hp china plus dengan led indikator ,saya ambil ringkes saja tanpa sambungan female and male Rj-45 supaya mudah di pahami, sebenarnya sudah banyak sekali yang bikin pos seperti ini namun saya berbagi buat sobat yang pengen meracik senidiri  buat nambah pengalaman semoga artikel ini berguna bila ada yang kurang pas mari kita koreksi. salam sukses

Read more: http://dk4-bukit.blogspot.com/2012/11/bikin-kabel-flash-china-dengan-led_5018.html#ixzz2RqNPzwQe

TRIK Membersihkan Komputer Dari File Sampah

Ok,Langsung sj Ke TKP,.......

-Buka explorer

-Klik kanan Partisi C atau Local Disk C

-Pilih Properti sebelah bawah

-Klik Disk Cleanup

Disitu akan muncul berapa banyak file-file sampah di Program komputer anda

-Berikan centang pada bagian yang ingin dihapus

Kalau sudah klik OK dan klik Delet File

-Tunggu proses perbersihannya hingga selesai

-Klik OK

Dan selamat program komputer anda sudah bersih dari file2 sampah

Anda juga bisa menggunakan software-software cleaner untuk membersihkan file-file sampah anda seperti C Cleaner, Revo Uninstaller, Disk Cleanerdsb. bila disk cleanup bawaan windows ini dianggap kurang maksimal.

sumber : http://croplus.blogspot.com/2013/01/cara-membersihkan-komputer-dari-file.html

TRIK JUMPER Nokia X2-00

Nokia X2-00 Battery Connector Ways Solutions

Nokia X2-00 Battery Connector Ways Solution tested 100%

Bentuk nokia X2-00 tidak terlalu besar di samping bodynya yang elegan juga mempunyai kualitas suara yang cukup baik di kelasnya pasti rekan sekalian sudah tau hpnya bagi yang belum tau saya kasih gambarnya

Bila menjumpainya keadaan mati di ces gak bisa dan di ganti batrey berkali-kali gak nyala dan di cek di ps gak ada teganganya kemungkinan konektor batrey nya ada yang putus jalurnya entah ground bsi maupun jalur vbatnya di bawah ini gambar yang bisa membantu dalam pengecekkan jalurnya

Nokia x2 00 White Display Solution Jumper

Kalau teman tehnisi menemui hp Nokia x2-00 kok lcd blank di ganti pake lcd baru tetap sama blank akan tetapi bisa di telfon dan pastinya itu di sebabkan oleh emif lcd yang bermasalah dan di manakah letaknya ini akan saya postkan gambar yang menunjukkan keberadaan ic  dan di perbaiki di blower dulu saja di bawah ini gambar yang saya maksutkan dan
Nokia X2 00 Lcd Problem Solution

Kalau di blower tidak mau ya terpaksa harus menggantinya dengan ic yang baru dan supaya menggantinya satu satu dulu kalau di ganti satu ic sudah ok ya nggak perlu mengganti keduanya di bawah ini satu gambar lagi bila kurang jelas
nokia x2 00 display connector ways

Atau mungkin sudah di ganti berkali-kali tapi tidak berhasil juga maka bisa dengan cara menjumpernya tanpa menggunakan ic lcd tapi ya masalahnya kecil banget dan membutuhkan waktu agak lama untuk menjumpernya dan ikutilah gambar di bawah ini
nokia x2 00 display ic jumper solution

Yang ini juga sama akan tetapi di jumper semua ic nya tapi cara ini adalah cara terakhir jika semua cara sudah di lakukan akan tetapi permasalahanya belum teratasi di bawah ini adalah gamabarnya
nokia x2 00 white display solution jumper

Nokia x2 00 Camera Not Working Solution Jumper tested 100%

Nokia X2-00 modelnyatidak terlalu besar di samping bodynya yang elegan juga mempunyai kualitas suara yang cukup baik di kelasnya pasti rekan sekalian sudah tau hpnya bagi yang belum tau saya kasih gambarnya kali ini saya kasih gambar yang berwarna hitam biar beda tampilanya

nokia x2 00 camera on standby solution jumper
Nah sekarang bila rekan tehnisi menjumpai kerusakan pada kamera tentunya juga membutuhkan gambar sebagai acuan dalam pengerjaannya maka pengerjaanya lihat step 1 dan ukur hambatanya kalau teganganya tidak memenuhi syarat kerjanya maka bisa menjumper seperti step 2 dan di bawah inilah gambar yang saya maksut

Mungkin gambar di bawah ini semoga menambah koleksi untuk penyelesaian permasalahan nokia x2-00
nokia x2 00 camera on standby solution jumper

Solusi Perbaikan Nada Dering Nokia X2-00

Nokia X2-00 antara buzzer dan speker terpisah untuk mengetahui kerusakannya cukup mengganti satu komponen saja akan tetapi jika sudah di ganti berkali-kali kok gak bunyi pasti menjadi kendala tersendiri bagi para tehnisi inilah komponen-komponen yang berhubungan dengan kerusakan buzzer pada nokia x2-00 beserta jalurnya sebelumnya cek kedua jalur buzzernya seperti gambar di bawah ini

Jika kurang faham gambar di atas ini satu gambar lagi yang semoga lebih bermanfaat dan mudah di mengerti untuk mengatasi permasalahan pada nokia x2-00 seputar busernya dan di bawah inilah gambarnya

Pengisian Jelek Nokia X2-00

Sering kali kami memjumpai Nokia X2-00 bermasalahan jika di charger,yaitu charging not support.maka perbaikannya harus di cek pm nya dulu atau bisa di cek lewat best dongle nanti kalo ada keterangan super sd error bisa di pastikan pm nya yang rusak.akan tetapi bila di cek kok normal semua maka lakukan perganti an pada komponen yang telah di tunjukkan oleh gambar di bawah ini

Untuk solusi di atas bisa juga di lihat gambar di bawah ini sebagai tambahan untuk penyelesaian permasalahan charging not support

Solusi Lampu Kamera Nokia X2-00

Jika kita menggunakan kamera pada nokia X2-00 tentunya sangat senang karena gambarnya bagus tapi sayang karena pada malam hari tidak bisa terang jika flashligtnya gak berfungsi dengan baik.nah kali ini kami akan memaparkan gambar komponen mana yang menyebabkan kerusakan tersebut di bawah inilah gambarnya.lakukan rehot pada Ic yang bertanda merah,jika masih tetep sama maka ganti dengan yang baru.

Solusi Problem Tidak Mengisi Nokia X2-00

Nokia X2-00 jika mengalami permasalahan charger yaitu ketika di charger  tidak ada respon,di ganti plug-in baru juga gak bisa,di ganti ces yang normal juga tidak berfungsi,maka solusi perbaikannya sesuai gambar di bawah ini tapi dengan syarat harus mengecek dulu dengan teliti berikut ini gambarnya

Atau lebih detailnya gambar di bawah ini di cek dan diukur secara teliti

jika cara di atas gak bisa selesai bisa juga di sebabkan oleh komponen di bawah ini maka tinggal menggantinya dengan komponen yang baru atau bisa diambilkan bangakai dari hp nokia 1280,1616 atau nokia 1800 berikut ini gambarnya

Solusi Local Mode Nokia X2-00

Ada banyak cara untuk memperbaiki  permasalahan local mode pada nokia X2-00 akan tetapi intinya sama yaitu jalur pada bsi nya.kali ini pada nokia x2-00 ada 2 cara untuk mengatasinya yaitu cek jalur bsi dan lakukan pembuangan komponen yang telah di tunjukkan oleh gambar di bawah ini

Nokia X2-00 Handsfree Problem Solution

Jika mengalami permasalahan handsfree pada ponsel nokia X2-00 permasalahannya yaitu ketika di pasang handsfree gak detek atau gak respon kemudian di ganti plug-in handsfree baru juga tidak bisa berfungsi dan pakai handsfree yang normal juga tidak berfungsi maka solusi perbaikannya bisa kita lihat pada gambar di bawah ini:

Nokia X2-00 Usb Solution Jumper

Bila  mengalami permasalahan usb not reconect pada waktu ponsel nokia X2-00  terpasang di pc atau jika di charger tidak ada respon maka langkah perbaikannya yaitu mengganti dengan plug-in usb baru.akan tetapi jika sudah di ganti tetap tidak  berfungsi maka bisa dengan mengecek jalurnya yang bermasalah.lihat gambar di bawah ini semoga bisa membantu menyelesaikan permasalahan usb pada nokia x2-00

 Nokia X2-00 Keypad Jumper Solution

Sewaktu kita menjumpai nokia X2-00 tombol macet sangat bagus sekali jika kita memperbaiki di software terlebih dahulu,kalau di software ternyata masih saja macet baru kita analisa pada hardwarenya yaitu ic keypadnya. nah inilah letak atau lokasi ic keypad nokia x2-00 dan bisa kita lihat pada gambar berikut ini:

berikutnya diagram jalur ic keypad yang mana bila rusak sebagian saja tinggal menyambung dengan cara melihat jalurnya sesuai diagram gambar di bawah ini tapi harus di cek satu persatu urutan jalurnya

Sekarang bila kedua gambar di atas  masih belum bisa menuntaskan nokia x2-00 keypadnya bermasalah bisa di pastikan ada jalur keypad yang putus kali ini akan saya memaparkan jalur keypad menuju pada titik timah emif  semoga gambar ini sudah bisa menyelesaikan masalah tombol pada nokia x2-00 berikut ini gambarnya

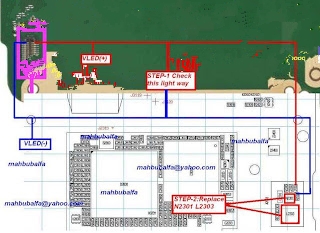

Nokia x2-00 Light Ic Jumper Solution

Jika kita menjumpai kerusakan pada Nokia X2-00 gambarnya keluar tapi lampunya mati maka langkah perbaikan awal yang kita harus lakukan adalah dengan melakukan pergantian lcd baru jikakalau masih bandel maka selanjutnya ganti socket dengan soket baru.kalau tidak bisa menyala biasanya dari jalurnya yang bermasalah entah korosi ataupun putus berikut ini diagram gambar jalurnya yang mungkin bermanfaat bagi rekan semua dalam penyelesaian lampu pada nokia x2-00

Satu lagi gambar tapi agak kurang jelas semoga juga bisa menjadi perbandingan dalam menyelesaikan masalah lampu pada nokia x2-00 inilah gambar yang saya maksudkan

Nokia X2-00 Insert Sim Solution Jumper

Bilamana kita menjumpai kerusakan pada ponsel nokia X2-00 bila di masukkkan kartu tetap insert sim,bila di cek ada resistensi v sim yang tidak keluar hambatannya maka timbul pertanyaan dalam benak kita! komponen bagian manakah yang berhubungan dengan kerusakan insert sim? maka di bawah ini saya akan memaparkan gambar yang dapat membantu rekan semua dalam pengecekkan permasalahn tersebut.perhatikan gambar berikut ini:

Pastinya kita sudah dapat menebak mana yang menjadi permasalahannya 90% adalah ic /emif simcard yang bermasalah dan tinggal menggantinya dengan ic/emif yang baru,akan tetapi jika kita sudah menggantinya berkali-kali tetap gak bisa dan harus menggunakan cara terakhir yaitu menjumper ic/emif tersebut dan bisa di lihat gambardi bawah ini

Nokia x2 00 Speaker Problem Solution

Nokia X2-00 kami jelaskan sedikit bahwa antara buzzer dan speker itu terpisah,pertama lakukan pergantian pada buzzer terlebih dahulu.Atau untuk mengetahui  kerusakannya cukup mengganti satu komponen saja akan tetapi jika sudah di ganti berkali-kali kok gak berbunyi pasti menjadi kendala tersendiri bagi para tehnisi inilah beberapa komponen-komponen yang berkaitan dengan kerusakan buzzer pada nokia x2-00 beserta jalurnya sebelumnya cek kedua jalur buzzernya seperti gambar di bawah ini:

Jika anda kurang mengerti dengan  gambar di atas,lihat gambar lagi yang satu ini semoga lebih bermanfaat dan mudah di mengerti untuk mengatasi permasalahan pada nokia x2-00 seputar busernya dan di bawah inilah gambarnya
